XL4012規格書下載:
1. 應用簡要說明
XL4012是一個300KHz 的固定頻率PWM 降壓DC-DC 轉換器(LED驅動芯片)，4A 電流負載能力，該電路應用簡單，外部元器件比較少。鑒于LED領域的系統需求，內部除了常規的過流保護，過溫度保護，輸出短路保護外，整個系統效率相當高。
CC 是通過電阻RCS 測量LED 電流并實現電流模式控制，XL4012在正常工作情況，LED 電流由VFB=0.8V 的PWM 控制器內部參考電壓經過一個358 運放8 倍，VFB=VCS*（1+R6/R5），選擇R6，R5 適當?shù)闹�，使得VCS=0.1V。即I=0.1V/RCS,因?yàn)镽CS 兩端的電壓降在正常工作條件下將一直保持在0.1V。
OVP 是通過D2 穩壓二極管和R5，R6 測量輸出電壓并實現電壓模式控制，一般OVP設置為比正常輸出電壓高20%。在芯片正常工作的時候，CC 起作用；當CC 這一路出現問題，OVP 鉗位輸出電壓，使LED 不會承受較大功率而燒毀。根據LED 個數確定輸出電壓，如果輸入輸出電壓相差在20%以內，就不需要接D2 穩壓二極管。
XL4012 PWM調光這一塊也可以調節2 腳FB 來實現，F(xiàn)B 基準為0.8V，一旦這一點電位高于0.8V，關閉輸出；低于0.8V 芯片工作。由于XL4012本身的頻率只有300K，所以在一定占空比的條件下，PWM 調光的速率不應該太快，建議在100Hz-300Hz。
XL4012使能端EN 腳控制芯片輸出，EN 腳電位為高電平（1.4V 以上）或者懸空的時候，芯片有輸出；EN 腳電位為低電平（0.8V 以下），芯片關斷輸出。
其他幾款同類型芯片如下：XL4005，XL4012。
2. 技術特點
（1）XL4012全內置型單片高電壓、高頻率、高效率、大電流、高可靠性、高性價比集成電路；
（2）XL4012系統設計簡單、方便靈活、高功率密度；
（3）XL4012有常規的過流保護，過熱保護，輸出短路保護都內置；
（4）XL4012高效率，在輸入電壓20V-30V，輸出功率50W 時效率高達90%以上。

產品型號	輸入電壓	最大輸出電流	開關頻率	電壓版本	封裝類型
XL4003	5V~32V	4A	300KHz	Adj(0.8V)	TO252-5L
XL4005	5V~32V	5A	300KHz	Adj(0.8V)	TO263-5L
XL4012	5V~32V	12A	300KHz	Adj(0.8V)	TO220-5L

3.降壓型LED 驅動產品典型應用示意圖

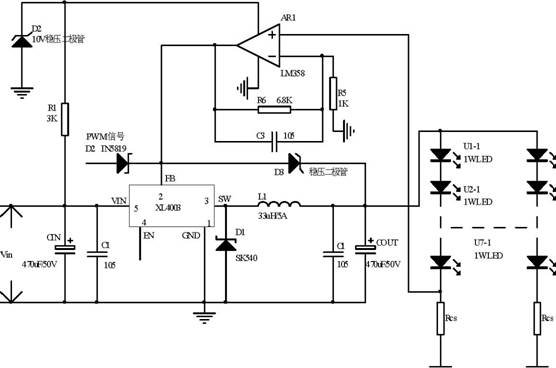

[1] XL4003+LM358典型應用電路及圖示

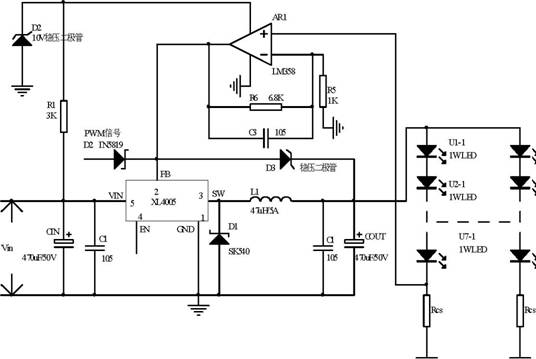

[2]XL4005+LM358典型應用電路及圖示

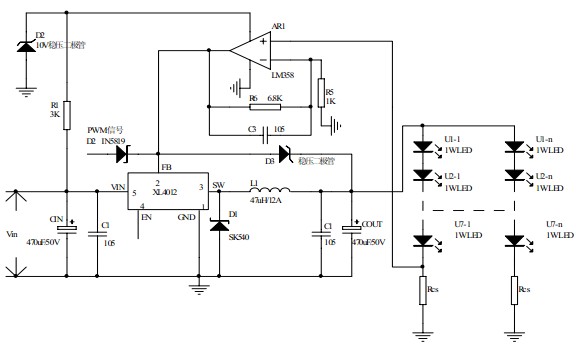

[3] XL4012+LM358 典型應用電路及圖示
