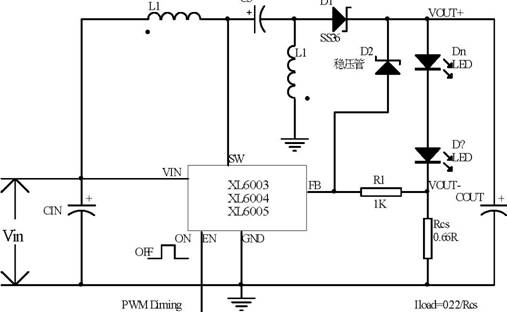

  XL6003 XL6004 XL6005 XL6006為芯龍自主設計的大功率升壓型LED恒流驅動芯片，但改變其拓?fù)浣Y(jié)構就可以實現升降壓應用。該電路應用簡單，外部元器件比較少。鑒于LED領域的系統需求，內部除了常規的限流電路，過溫度保護外，還內置了專用 LED 的 CC。 CC 是通過電阻 RCS 測量 LED 電流并實現電流模式控制，在正常工作情況，LED 電流由 0.22V的 PWM 控制器內部參考電壓除以 RCS 電阻值所決定。即 I=0.22V/RCS，因?yàn)?RCS兩端的電壓降在正常工作條件下將一直保持在0.22V。
  OVP是芯片內部有開路保護，保護電壓42V左右，芯片外部通過電阻R1和D2測量輸出電壓并實現電壓模式控制，實現二次開路保護，一般OVP設置為比正常輸出電壓高 20%。在芯片正常工作的時候， CC 起作用；當 CC 這一路出現問題，OVP鉗位輸出電壓，使 LED 不會承受較大功率而燒毀。 PWM調光這一塊也可以調節 FB來實現，F(xiàn)B的邏輯關系是一旦這一點電位低于 0.22V，芯片輸出正常；高于 0.22V，芯片不工作。由于芯片本身的頻率只有 400K，內置軟啟動電路，所以在一定占空比的條件下，PWM調光的速率不應該太快，建議在 100Hz-300Hz。其他幾款同類型芯片如下：XL6004，XL6005。

技術特點:
（1）用于 LED 全集成方案，系統成本低，可靠性高；
（2）系統結構簡單，設計方便靈活，可以達到很高的效率；
（3）由于大功率開關管內置，功率管的電壓，電流，溫度都受控；同時，芯片內置軟啟動電路、環路頻率補償電容、內部固定頻率、全內置過壓保護、過流保護、過熱保護等電路，芯片的可靠性，安全性大大提高。

測試分析:
測試數據見下圖表，在輸入電壓 8V-28V，輸出 4顆 1W LED燈，單路輸出電流在 350MA時，室溫 17℃，測試整個系統的效率。溫度測試點在芯片表面。
其中 XL6004和 XL6005的升降壓測試數據見技術文章（大功率 LED照明用恒流驅動方案介紹）。
1. XL6003/6004/6005恒流精度在+10%以內，對精度要求高可以選擇芯龍的其他產品：降壓的有 XL4003/4005/4012+LM358，升壓的有 XL6009/6010/6011+LM358這幾款芯片的恒流精度在+5%以內。
2. 當溫度高過一定值后，輸出電流會隨著溫度的升高而降低，使用時做好散熱措施。
3. 有些客戶系統啟動不了，當輸入電壓升高的時候可以啟動或者輸出功率下降的時候可以啟動。主要還是電感的選擇，電感量要足夠，材質要好，電感的線經要根據輸入輸出電流來定。
4.調光問題：如果選用FB腳調光，調光頻率不要超過300Hz。
